包图（Package Diagram）是UML（统一建模语言）中用于组织系统组件、模块和类的图表，主要用于展示系统的结构和组件之间的关系。在Enterprise Architect（EA）中，包图作为一种高级结构图，帮助开发人员和系统设计师清晰地划分系统的模块，并展示不同模块间的依赖关系。本文将详细介绍包图的定义及其在EA中的绘制方法。

一、Enterprise Architect包图是什么？

包图是一种结构图，它在UML中用来展示系统的整体结构和不同组件、模块（包）之间的关系。它不仅帮助团队了解各模块之间的关系，还能帮助开发人员划分系统的不同层次和模块，进而优化系统架构设计。

包（Package）的定义： 在UML中，包代表一组相关的类、接口或其他元素，通常用来组织和分组系统中的元素。包图通过展示这些包之间的依赖关系，帮助开发者理解系统的层次结构和不同模块之间的交互。

包图的作用：

组织系统结构： 包图是展示复杂系统架构的有效工具，帮助开发人员将系统分为多个模块，每个模块代表系统中的一个功能或一组功能。

显示模块之间的依赖关系： 包图可以清晰地展示模块之间的依赖关系，帮助团队了解哪些模块是系统中必不可少的部分，哪些模块是可选的，进而合理安排开发顺序。

简化系统设计： 对于大型系统，包图能够将复杂的设计拆解为多个较小的、容易理解的部分，使得系统设计变得更为清晰。

包图的元素：

包（Package）： 用矩形框表示，包内部可以包含类、接口、组件等元素。

依赖关系（Dependency）： 表示包与包之间的依赖关系，通常用带箭头的虚线表示。

可见性（Visibility）： 包图中还可以展示包的访问权限，如公有、私有等。

二、Enterprise Architect包图怎么画？

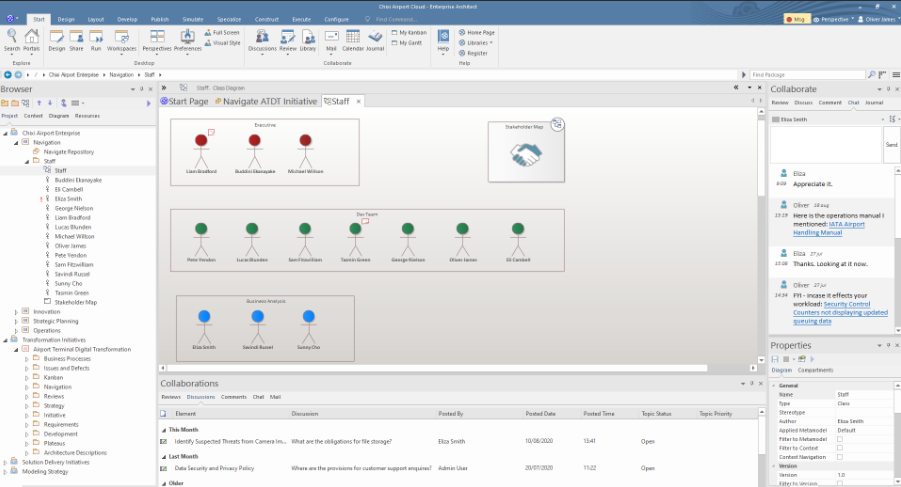

在Enterprise Architect中绘制包图非常直观，下面将详细介绍如何创建和编辑包图的过程：

创建项目和包： 首先，在EA中创建一个新项目。点击“文件”>“新建项目”，输入项目名称并选择保存路径。然后，在项目浏览器中右键点击项目或包，选择“新建包”来创建系统模块的包结构。

添加包图： 右键点击项目中的目标包，选择“添加图表”（Add Diagram）。在弹出的图表选择框中，选择“包图”（Package Diagram），点击“确定”按钮。此时，EA会自动为你创建一个空白的包图画布。

绘制包： 在EA的工具栏中，选择“包”工具（一个矩形框），然后点击画布以创建包。你可以为包命名并调整其大小，包图中的每个包都可以代表一个模块或功能区块。

组织包元素： 将系统中的类、组件、接口等元素拖动到包中，构建系统的层次结构。每个包内可以包含多个元素，也可以是空包，表示该模块还未实现。

添加依赖关系： 依赖关系是包图中重要的组成部分，表示包与包之间的相互依赖。选择“依赖关系”工具（带箭头的虚线），然后从一个包拖动到另一个包，表示它们之间的依赖关系。EA会根据你的拖动自动绘制箭头，指示依赖方向。

调整布局： 包图完成后，可以调整包和箭头的位置，优化图形的布局，使得图表更加整洁易读。EA还提供了多种布局工具，帮助自动调整图形的排布。

增加注释与说明： 在包图中，可以使用注释功能为包或依赖关系添加描述信息，帮助团队成员更好地理解图表内容。选择“注释”工具，并点击画布添加文字说明。

三、包图的应用与实践

包图在软件架构设计、系统分层和模块划分方面发挥着重要作用。通过EA绘制包图，可以有效帮助团队理解系统的高层结构，并促进开发过程中的协作与沟通。以下是包图的一些典型应用场景：

模块化设计： 在开发大型软件系统时，包图可以帮助开发团队将复杂系统拆解成多个子模块，便于分工合作。每个包代表一个系统模块，而包图则清晰地展示了各个模块之间的依赖关系。

系统分层： 包图是展示系统分层架构的理想工具。开发人员可以通过包图来定义系统的不同层次（如数据层、业务逻辑层、表示层等），并明确每层之间的依赖关系。这种分层结构有助于系统的扩展、维护和管理。

团队协作： 在大型项目中，包图能够促进不同团队之间的协作。每个团队负责开发系统中的某个模块，而包图则展示了各模块之间的依赖关系。通过共享包图，团队可以清晰了解自己所负责模块的接口和依赖，从而提高开发效率。

总结

通过上述内容，我们了解了Enterprise Architect包图的基本概念和绘制方法。包图是UML中的重要组成部分，它帮助开发团队组织和展示系统模块及其之间的依赖关系。通过EA，我们能够轻松创建包图，划分系统结构并展示模块间的关系。包图不仅可以提升软件设计的可读性，还能帮助团队更好地进行模块化设计和分层管理。在复杂的软件项目中，包图是一个不可或缺的工具，对于提高团队协作和系统开发效率具有重要作用。
