Enterprise Architect的技术使用视点模式和信息结构视点是什么？技术使用视点模式创建了一些元素，这些元素显示了软件和硬件技术如何支持应用程序：技术服务由设备提供；系统软件和网络提供给应用程序。该视点在性能和可扩展性的分析中起着重要作用，因为它将物理基础设施与应用程序的逻辑世界联系起来。

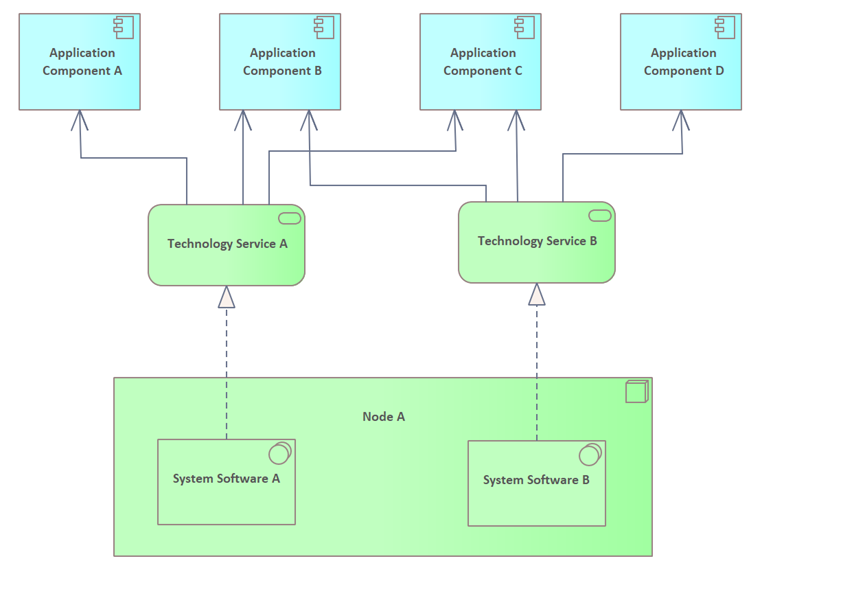

图 1. 显示了将应用组件与技术服务关联起来的技术层图，并最终将技术层图与实现服务的节点和系统软件关联起来。

结论

为应用程序架构师、基础架构架构师、运营经理和其他关注依赖性、性能和可扩展性等方面的人员提供设计视图。当架构师需要分析和指定使用它的应用程序的基础架构需求的性能和质量要求时，它将提供帮助。

它通常在设计阶段使用，但也可以在任何时候用于描述或记录应用程序如何通过软件和硬件技术支持：技术服务由设备提供；系统软件和网络提供给应用程序。

它通常在设计阶段使用，但也可以在任何时候用于描述或记录支持应用层的软件和硬件技术元素之间的关系。

以下是使用此模式时可能需要做的一些事情的列表。

更改包和图表的名称以适合计划。更改节点、系统软件、技术服务和应用组件的名称以适应计划。创建附加节点、系统软件、技术服务和应用程序组件，并根据需要添加其他关系。

以下是使用此模式后可能需要执行的后续步骤的列表。

创建与上游模型元素的跟踪关系，此视点中的元素最终可以追溯到该关系。创建文档，帮助将图表中包含的信息传播给其他团队成员。

信息结构视点

信息结构视点模式创建元素，以数据类型或信息元素的形式显示企业或特定业务流程或应用程序中使用的信息结构。它将有助于可视化从业务级别到应用程序级别再到实现数据库和其他持久存储的基础设施元素的信息。

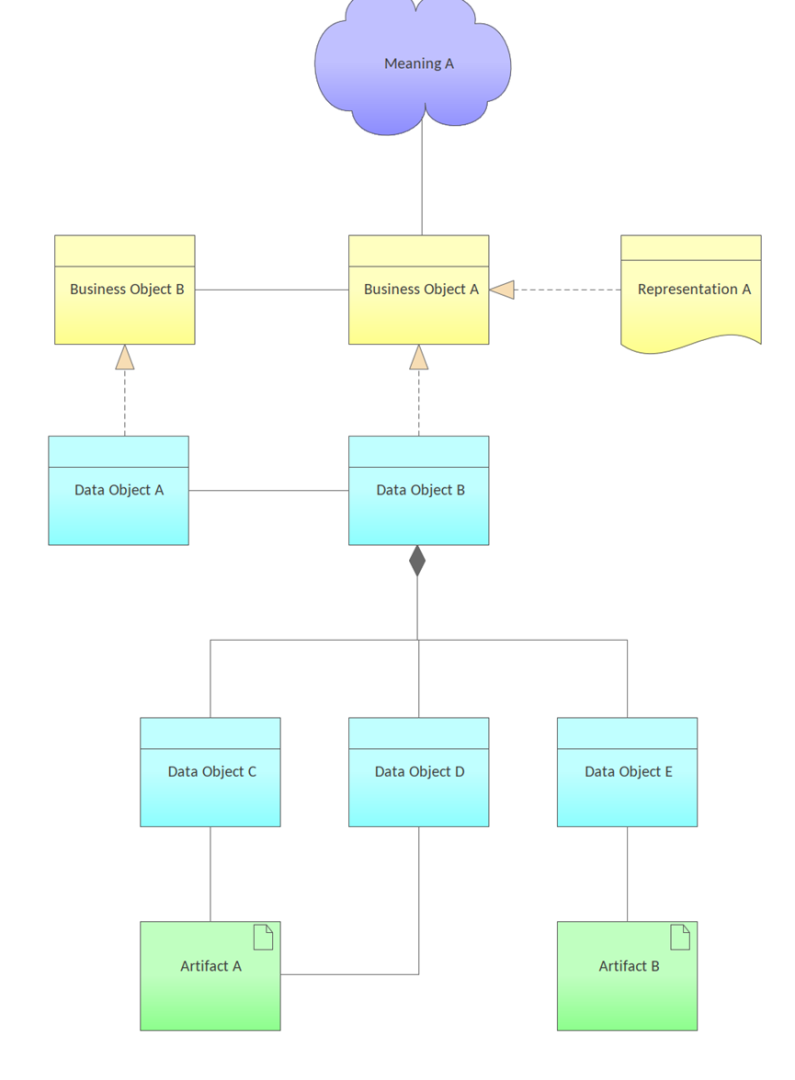

图 2. 此业务层图模拟了含义和所使用的业务对象、数据对象和工件之间的关系。

结论

为领域和信息架构师及其他关注所用数据和信息的结构和依赖关系、一致性和完整性等方面的人员提供设计视图。

它通常在设计阶段使用，但也可以在任何时候用来描述或记录从业务对象、数据对象到物理模式级别的工件等各种形式的信息之间的关系。

以下是使用此模式时可能需要做的一些事情的列表。

更改包和图表的名称以适合计划。更改含义和表示元素的名称以适合该计划。更改业务对象、数据对象和工件的名称以适合计划。创建额外的业务对象、数据对象和工件并根据需要添加其他关系。

以下是使用此模式后可能需要执行的后续步骤的列表。

创建与上游模型元素的跟踪关系，此视点中的元素最终可以追溯到该关系。创建文档，帮助将图表中包含的信息传播给其他团队成员。
