Enterprise Architect的实施和部署视点是什么?技术视点是什么?
发布时间:2024/09/27 19:51:22

Enterprise Architect的实施和部署视点是什么?技术视点是什么?实施和部署视点模式创建元素和图表,将程序和项目与其实施的架构部分关联起来。此视图允许根据实现的平台或受影响的单个架构元素对程序、项目、项目活动的范围进行建模。此外,可以通过注释关系来指示元素受影响的方式。

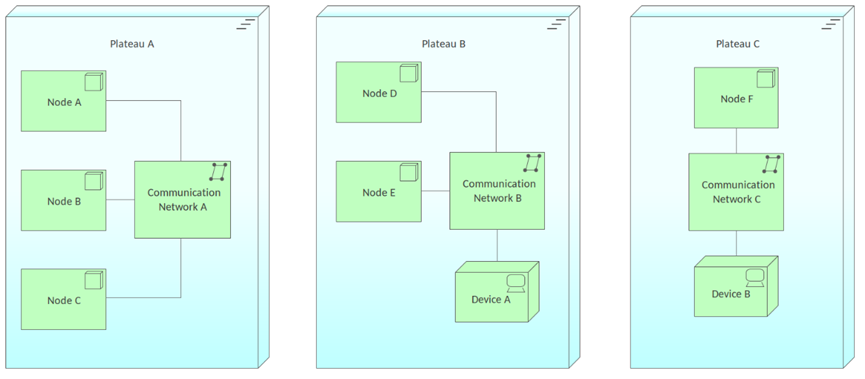

显示部署视图,其中在不同 Plateau 的上下文中描述节点和网络的转换拓扑

图 1. 显示部署视图,其中在不同 Plateau 的上下文中描述节点和网络的转换拓扑。

结论

为应用程序架构师、领域架构师和其他关注应用程序平台结构及其与支持技术的关系等方面的人员提供设计视图。

以下是使用此模式时可能需要做的一些事情的列表。

更改包和图表的名称以适合计划。更改高原的名称以适应该倡议。更改节点和通信网络的名称。根据需要创建额外的 Plateau 并添加其他关系。

以下是使用此模式后可能需要执行的后续步骤的列表。

创建与上游模型元素的跟踪关系,此视点中的元素最终可以追溯到该关系。创建文档,帮助将图表中包含的信息传播给其他团队成员。

技术视点

技术视点模式创建元素和图表,描述支持应用层的软件和硬件技术元素,例如物理设备、网络或系统软件(如中间件操作系统、数据库和其他容器)。

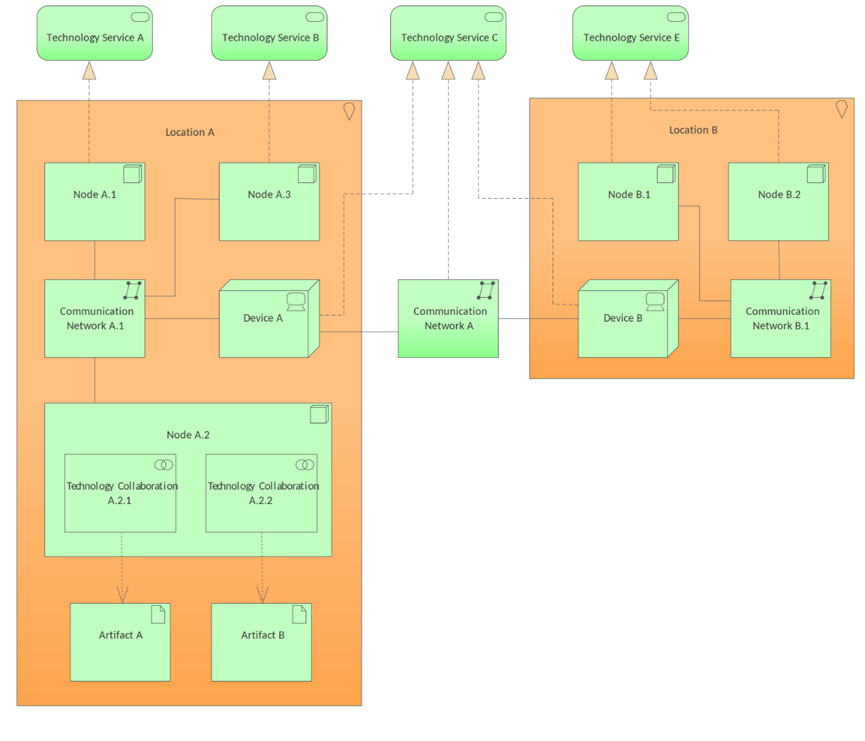

显示描述两个不同位置的技术的技术层图。区域由通信网络连接的节点和设备数量,它们最终共同提供技术服务所描述的服务。

图 2. 显示描述两个不同位置的技术的技术层图。区域由通信网络连接的节点和设备数量,它们最终共同提供技术服务所描述的服务。

结论

为基础设施架构师、运营经理和其他关注基础设施的稳定性、安全性、依赖性、成本等方面的人员提供设计视图。

它通常在设计阶段使用,但也可以在任何时候用于描述或记录支持应用层的软件和硬件技术元素之间的关系。

以下是使用此模式时可能需要做的一些事情的列表。

更改包和图表的名称以适合计划。更改地点名称以适应计划。更改节点和通信网络的名称。创建额外的位置、节点、设备、工件和通信网络,并根据需要添加其他关系。

以下是使用此模式后可能需要执行的后续步骤的列表。

创建与上游模型元素的跟踪关系,此视点中的元素最终可以追溯到该关系。创建文档,帮助将图表中包含的信息传播给其他团队成员。
