在软件系统设计与流程可视化领域，Enterprise Architect作为专业建模工具，其活动图功能为业务逻辑的精准呈现提供了有效手段。清晰构建活动节点并建立正确的流转路径，是确保系统行为可追溯的重要基础。本文针对“Enterprise Architect如何绘制活动图、Enterprise Architect如何连接活动节点”这一技术需求，深入讲解从基础搭建到进阶应用的全套解决方案，为大家提供一些可直接落地的实践方案。

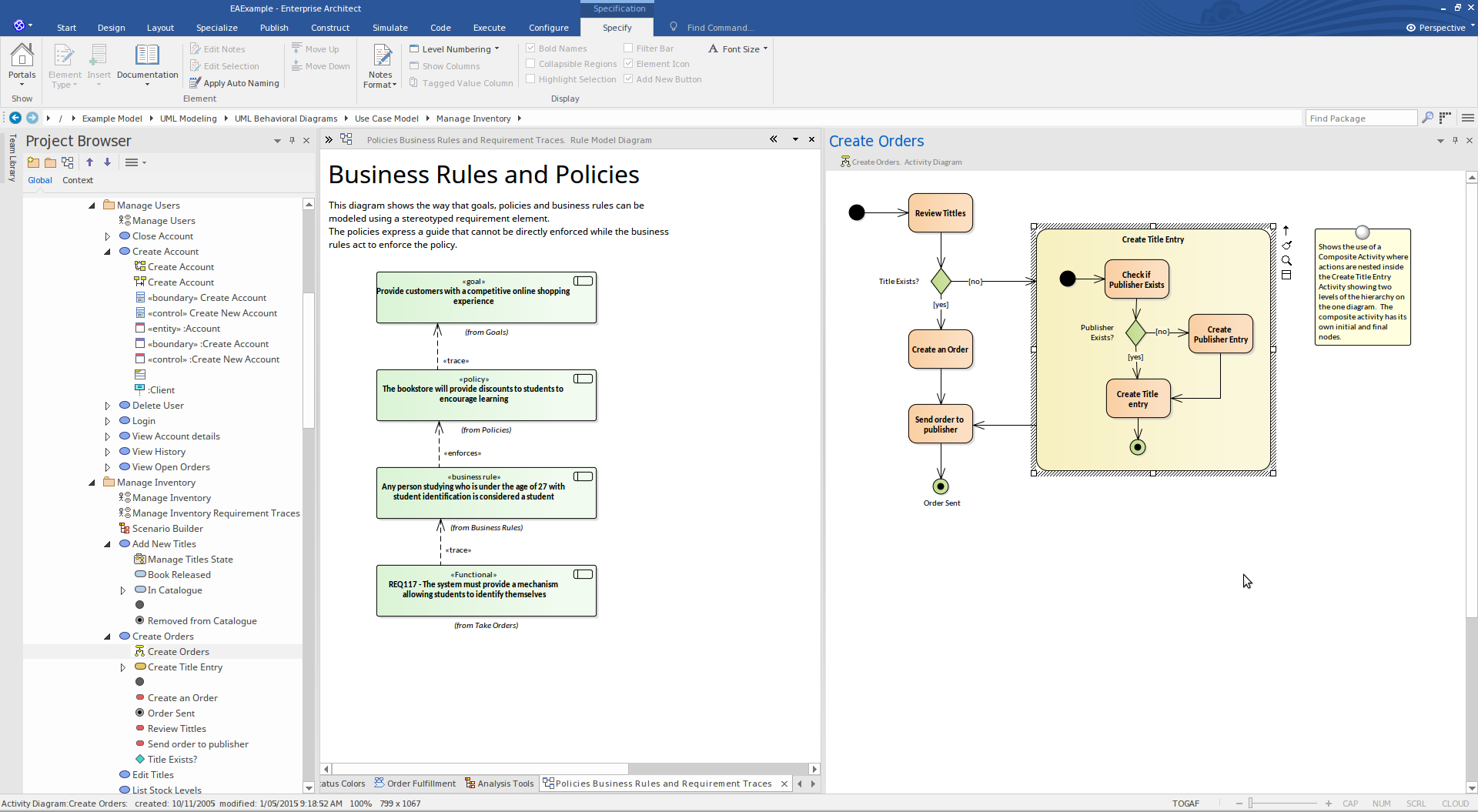

　　一、Enterprise Architect如何绘制活动图

　　1、画布初始化与模板选择：

　　启动新建活动图时推荐选择扩展模板库中的"敏捷流程模板"，该模板预置了决策节点、合并节点等常用元素。画布缩放比例建议设为75%-90%，确保在标准屏幕尺寸下完整展示业务流程主干。

　　2、节点类型与语义规范：

　　初始节点使用实心圆点标注于泳道左上角，活动节点采用圆角矩形并填充浅蓝色背景。特别注意同步条节点的应用场景：水平同步条表示并行开始，垂直同步条用于流程聚合。

　　3、泳道动态管理策略：

　　通过拖拽泳道分隔线实时调整区域宽度，双击泳道标题可绑定具体部门或系统模块。建议为跨部门流程设置重叠泳道，使用半透明色块标注协作区域。

　　二、Enterprise Architect如何连接活动节点

　　1、控制流路径优化方法：

　　使用智能连线工具时按住Shift键可创建直角转折点，复杂路径建议添加注释标签说明流转条件。对于循环流程，采用立体箭头样式并标注迭代次数参数。

　　2、对象流数据可视化：

　　从数据存储节点拖拽虚线连接至处理节点时，启用"数据快照"功能显示传输内容。在属性面板设置数据验证规则，如订单金额必须大于零的约束条件。

　　3、异常处理机制构建：

　　为关键节点添加中断区域，使用闪电图标连接异常处理流程。在"异常管理"面板配置重试策略时，建议设置指数退避算法防止系统过载。

　　三、Enterprise Architect活动图与需求管理的整合应用

　　1、需求双向追踪机制：

　　在活动节点属性中绑定用户故事编号，修改需求描述时自动触发模型更新通知。通过矩阵视图可直观查看每个用户故事对应的流程节点覆盖率。

　　2、流程验证测试生成：

　　右键点击活动图选择"生成测试场景"，系统将自动识别所有决策路径，提取边界条件生成测试用例，输出流程图与测试脚本的映射报告。

　　3、版本影响分析体系：

　　建立基线版本后，任何连线或节点的修改都会触发影响评估。系统自动标记可能波及的接口文档、代码模块及相关用例图元素。

　　总结

　　以上就是关于Enterprise Architect如何绘制活动图、Enterprise Architect如何连接活动节点的详细解析。从基础元素布局到复杂业务逻辑呈现，每个设计选择都直接影响最终模型的实用价值。无论是节点间的精准连接，还是跨工件的需求追溯，Enterprise Architect都提供了完善的工具支持。相信通过本文介绍的方法与技巧，能够帮助各位在系统设计工作中提升建模效率与质量。若在实际操作中遇到具体问题，欢迎随时与我们交流探讨！
